Ｕ型構造物工事
ブロック型ケーソンを連続圧入して、既設の提体に手を加えることなく施工できます。 河川改修では、瀬替えをせずに流量断面を確保したままで河積断面を増加させることが可能です。 近接家屋等に影響を及ばすことなく施工でき、縦断方向で施工することにより用地買収不要である。

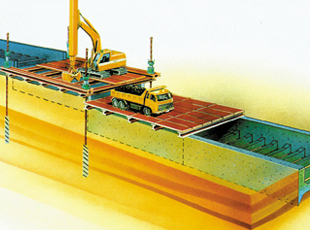

- 施工イメージ図

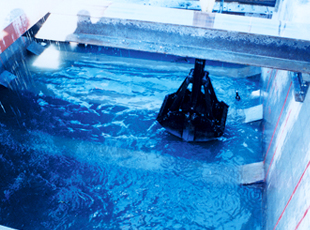

- ＲＣインバートストラット間を掘削する
- 発注者：
- 兵庫県西宮市
- 工事名：
- 新川改良河川改修工事（その1）
- 発注者：
- 新潟県三島郡寺泊町
- 工事名：
- 田頭地区 団体営農道整備事業 第21・22次工事
沼津港改修（地方）事業内港地区 道路拡張工事第１・２期（静岡県）
静岡県沼津土木事務所発注の沼津港再開発計画に関連し、外港地区魚市場及び内港地区水産複合施設へのアクセス確保のため、１級河川狩野川右岸道路改良が計画された。
特に既設水門部分では、新設護岸は既設道路部より河川前面に１５ｍ程度張り出す形状となり、津波・高潮・地震等に対する構造安定性の確保及び河道への影響、生態系に配慮し通水性の確保を満足する機能構造形式として、ピロティ型式に決定し”圧入ケーソン”構造護岸が採用されハイアック圧入ケーソン工法で施工した事例であります。 (工事延長120m）
形状：矩形15.0×11.0m,深=9.0m ・・・ 7函 ，5角形9.8×10.5×2.6×11.3×2.1m,深=9.0m ・・・ 1函

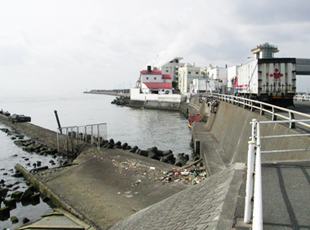

- [ 施 工 前 ]

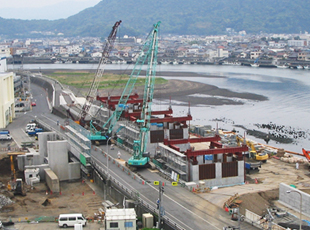

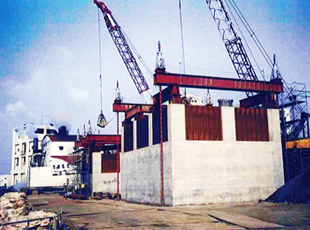

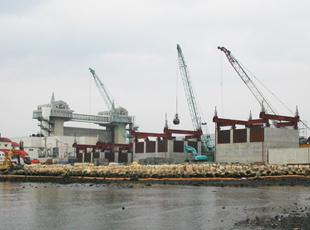

- [ 掘 削 ・ 圧 入 作 業 ]
- [ 掘 削 ・ 圧 入 作 業 ]
- [ 掘 削 ・ 圧 入 作 業 ]

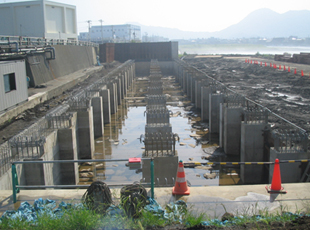

- [ 圧入沈設工・水中ｺﾝｸﾘｰﾄ打設工・中詰雑石投入工完了 ]

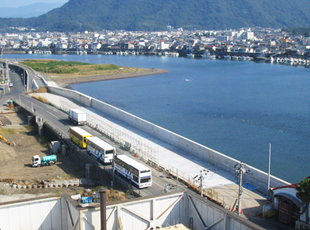

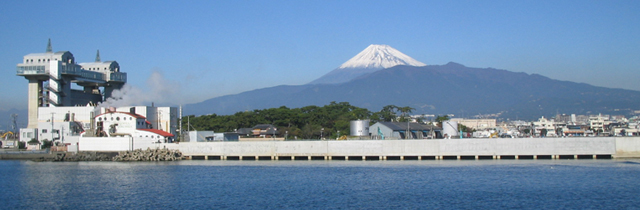

- [ 道路床版築造工完了 ]
Ｕ型構造物関連
| Ｎｏ． | 工 期 年／月 |
工 事 名 | 発 注 者 | 躯体 | |||||
|---|---|---|---|---|---|---|---|---|---|
| 工 事 場 所 | 施 工 者 | 基数 | 形状 | 寸法 （単位：ｍ） | 内訳 | ||||
| 平面 | 深さ | ||||||||
| S 25 | S52/08 | 大谿川河川改修工事（その1） |
兵庫県 |
2 | Ｕ | 15.0 | 3.2 | 3.55 | |
| S52/11 | 兵庫県城崎郡城崎町 |
東亜建設工業㈱ |
|||||||
| S 27 | S52/09 | 新川排水路 河川改修工事 (その3） |
新潟県三条農地事務所 |
5 | Ｕ | 20.0 | 7.9 | 4.75 | |
| S53/01 | 新潟県三条市 |
㈱水倉組 |
|||||||
| S 45 | S55/02 | 新三沢川 河川改修工事（その1） |
神奈川県川崎治水事務所 |
8 | Ｕ | 12.5 | 7.7 | 3.5 | |
| S55/06 | 神奈川県川崎市 |
㈱元木組 |
|||||||
| S 89 | S59/01 | 猫実川地盤沈下対策工事 （河川改修２工区） |
千葉県葛南土木事務所 |
4 | Ｕ | 18.0 | 8.7 | 6.7 | |
| S59/03 | 千葉県浦安市 |
東亜建設工業㈱ |
|||||||
| S116 | S60/12 | 新川改良河川改修工事（その1） |
兵庫県西宮市 |
8 | Ｕ | 13.0 | 7.0 | 3.75 | |
| S61/03 | 兵庫県西宮市 |
五洋建設㈱ |
|||||||
| S135 | S61/11 | 庄下川護岸改修工事 |
兵庫県尼崎市 |
4 | L | 9.5 | 4.0 | 3.2 | |
| S62/02 | 兵庫県尼崎市 |
大豊建設㈱ |
|||||||
| S168 | S63/02 | 真間川河川改修工事（その1） |
千葉県真間川河川改修事務所 |
3 | Ｕ | 17.0 | 4.1 | 3.5 | |
| S63/06 | 千葉県市川市 |
㈱福田組 |
|||||||
| S192 | S63/12 | 狐川河川改修工事 |
鳥取市 |
10 | Ｕ | 17.0 | 3.0 | 3.3 | |
| H01/03 | 鳥取市 |
五洋・秋山ＪＶ |
9.0 | 3.0 | 3.3 | ||||
| 0103 | H01/02 | 都橋 改良工事（その2） |
兵庫県西宮市 |
1 | Ｕ | 13.0 | 7.6 | 4.2 | |
| H01/03 | 兵庫県西宮市 |
五洋建設㈱ |
|||||||
| 0311 | H03/05 | 津門川河川改修工事（その2） |
兵庫県西宮市 |
6 | Ｕ | 12.85 | 8.8 | 2.3 | |
| H03/09 | 兵庫県西宮市 |
㈱奥村組 |
|||||||
| 0401 | H04/01 | 津門川河川改修工事（その1） |
兵庫県西宮市 |
11 | U | 12.8 | 8.8 | 3.5 | |
| H04/03 | 兵庫県西宮市 |
五洋建設㈱ |
|||||||
| 0632 | H06/11 | 団体営農道整備事業田頭地区 第21・22次工事 |
新潟県三島郡寺泊町 |
3 | U | 15.9 | 6.0 | 6.0 | |
| H07/09 | 新潟県三島郡寺泊町 |
㈱相村組 |
|||||||
| 1705 | H17/01 | 沼津港改修（地方）事業内港地区 道路工事 第1・2期 |
静岡県沼津土木事務所 港湾課 |
7 | U | 15 | 11.0 | 9.0 | |
静岡県沼津市
|
五洋建設
|
1 | 5角形 | 9.8×10.5×2.6×11.3×2.1 | |||||
| H18/07 | 9.0 | ||||||||
